TPE材料應(yīng)用到硬塑料實(shí)現(xiàn)二次包覆（包膠）成型占據(jù)了TPE所有應(yīng)用領(lǐng)域很大的一個(gè)份額。可為什么眾多TPE制造商還是將TPE包膠，特別是包覆PA（尼龍）作為一個(gè)技術(shù)賣(mài)點(diǎn)？TPE包膠料應(yīng)用到工程塑料，通用塑料，特種塑料的難點(diǎn)在哪里?

一、工程塑料選擇TPE包膠料

1、無(wú)定形工程塑料PC，PC/ABS，PPO

軟化點(diǎn)溫度高于普通塑料，要求TPE包膠料具有高的熔體溫度；

物質(zhì)弱至中極性；

硬塑為非晶態(tài)，包膠中TPE不需要大量的熱量來(lái)補(bǔ)償結(jié)晶區(qū)的熔化焓；

因此，在SEBS/TPV/TPV/TPO系列的TPE，適度調(diào)整配方極性很容易達(dá)到要求，而TPU/TPEE更是沒(méi)有問(wèn)題。

2、半結(jié)晶工程塑料(PBT,PET)

材料極性方面，與PC、PC/ABS相似

材料為半結(jié)晶，TPE熔體在聚酯硬塑表面融化出一個(gè)超薄表層，需要更多的熱焓，因此包膠難度略高于PC/ABS；

PBT的熔點(diǎn)220°C，PET熔點(diǎn)260°C，對(duì)TPE的熔融溫度要求較高，SBS基材改性的TPE可不太適合，TPE包膠PET比PBT更難；

TPE-S/TPV配方調(diào)整符合極性要求，耐高溫或易于實(shí)現(xiàn)，TPU/TPEE實(shí)現(xiàn)包膠自然不在話下。

3、半結(jié)晶工程塑料聚甲醛POM。

無(wú)論是共聚POM還是均聚POM，熔點(diǎn)都不高(170°C~180℃)，而硬塑熔點(diǎn)對(duì)TPE熔體的溫度要求不會(huì)過(guò)高，對(duì)TPE的溫度要求不會(huì)過(guò)高；

結(jié)晶度很高，TPE熔體溶化POM表面層所需熱焓較大，對(duì)TPE包膠料具有較高的耐溫要求；

分子極性不太強(qiáng)，TPE-S/TPV類(lèi)通過(guò)極性互溶配方更容易達(dá)到此要求；

POM為自潤(rùn)滑材料，表面張力很低，即使TPE包膠極性相近，熔體溫度足夠高能熔融POM表面層，但在實(shí)際包覆過(guò)程中，TPE熔體在POM表層難以快速有效鋪展。

所以，TPE-S/TPV想包覆POM，很難很難。

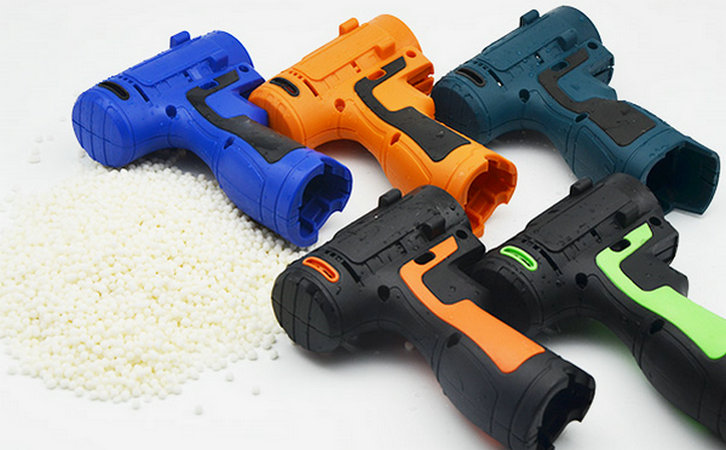

4、半結(jié)晶工程塑料尼龍(PA6，PA66)

PA6的熔點(diǎn)220℃，PA66熔點(diǎn)260℃，對(duì)TPE的熔體溫度要求較高，對(duì)TPE的耐溫性能要求較高；

PA6，PA66都是半結(jié)晶性且均為高結(jié)晶焓，也要求TPE熔體溫度更高以有效融化硬塑表層，同時(shí)也提高了TPE的耐溫要求；

PA6，PA66的強(qiáng)極性導(dǎo)致易吸水吸濕，對(duì)注射工藝的控制要求較高；

因此，TPE-S/TPV包覆尼龍是目前包膠配方和工藝中蕞困難的一個(gè)領(lǐng)域。

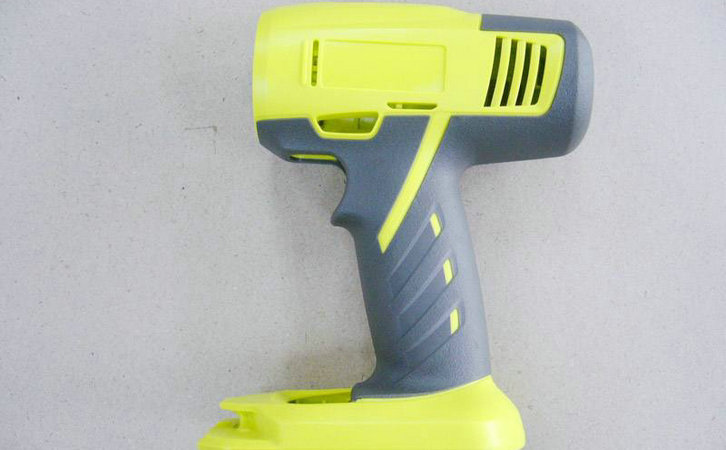

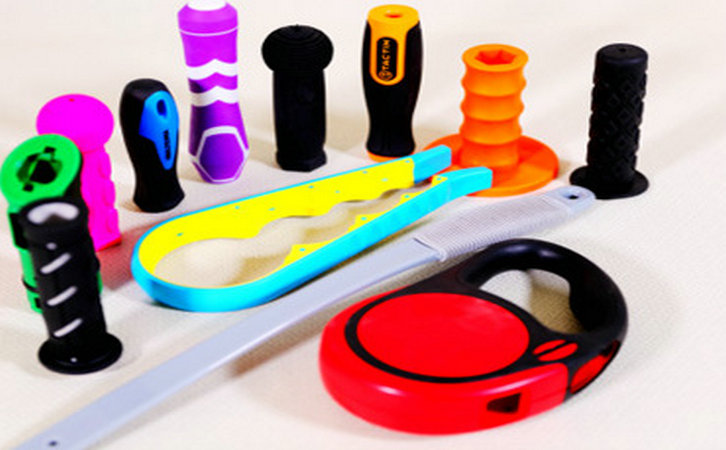

二、PP、PE、ABS、PS等通用塑料

熔點(diǎn)/軟化點(diǎn)溫度不高，材料極性不強(qiáng)，

SEBS/TPV/TPO/POE型TPE均為非極性，

TPE注射溫度拉高，熔體會(huì)在這些塑料表面融化一層，然后雙方互溶、穿透、滲透。包膠，沒(méi)問(wèn)題，一般的TPE技術(shù)人員做的配方都可以實(shí)現(xiàn)包膠效果。

相反，如果使用TPU、TPEE、TPE-A等極性TPE，足以融化上述硬塑材料的表層，但兩種材料的表面薄層相容性差，不能實(shí)現(xiàn)強(qiáng)力接合。

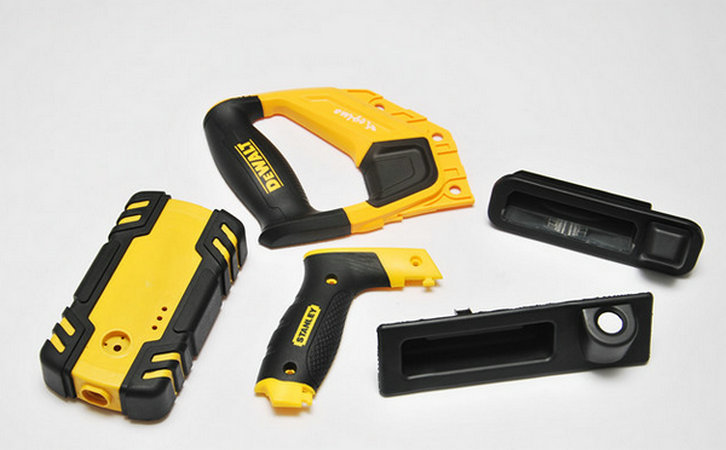

三、特種塑料（PPS，LCP，PPA，PA46）

特種塑料很多耐高溫塑料，如PPS、LCP、PPA、PA46等，極性與PBT、PET、PA6、PA66、PA66等相接近；

超高熔點(diǎn)(270°C~310°C)對(duì)于TPE-S，TPV，TPU，TPEE都是一個(gè)挑戰(zhàn)，TPE熔體至少要高于這些特種耐高溫硬塑熔點(diǎn)30℃以上才有可能實(shí)現(xiàn)接觸界面的熔點(diǎn)，這對(duì)這些TPE包膠料來(lái)說(shuō)難度很大；

通過(guò)調(diào)整配方的極性與耐高溫塑料極性相近，實(shí)現(xiàn)包膠粘結(jié)的效果，相對(duì)簡(jiǎn)單；

真正的國(guó)外包覆PPA、LCP等達(dá)到接合的包膠級(jí)TPE，都是耐高溫TPE包膠料，例如有機(jī)硅/TPE-AV級(jí)的。

以上是根據(jù)通用塑料、工程塑料、特種耐高溫塑料的基本特性，對(duì)二次注塑包膠的難點(diǎn)、易點(diǎn)進(jìn)行了分析，尚未考慮到每種塑料的不同配方類(lèi)型、添加劑的使用情況、工藝情況，基本上也只能算作寬泛的總體分析。如果您也在使用TPE包膠料，遇到了一些難點(diǎn)疑難雜癥，都可以聯(lián)系18年苯乙烯熱塑性彈性體(TPE\TPR)材料生產(chǎn)廠家國(guó)豐橡塑，我們一定知無(wú)不言言無(wú)不盡。
